●行進焊接轉子機架主要由主動行進焊接轉子，被動行進焊接轉子等組成。

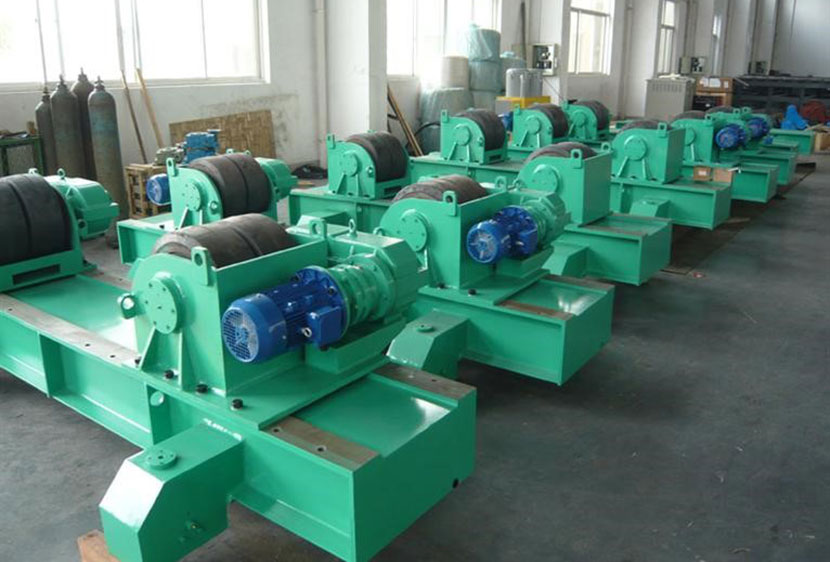

●主動行進式焊接轉子機架主要由減速器，基座，輥?zhàn)樱佪S，電動行走機構等組成。
●主動輥架通過兩個交流變頻制動電機分別驅動兩個減速器，減速器的輸出端與輥軸同軸（減速器的輸出軸為空心軸），從而實現對輥的直接驅動。 。主動減速器采用擺線針輪減速器齒輪減速器的結構形式，以確保工件能夠被驅動運行。根據塔具有一定錐度的較長長度，傳動系統增加了加工量，驅動能力高達90 T，使工件的旋轉起到平穩和驅動能力，增加了確保工件作用的作用工件質量。
●減速器潤滑采用油浸式全封閉，可消除焊接飛濺，爐渣，粉塵和異物侵入，從而獲得免維護和長壽命的特性。
●滾筒采用進口橡膠輪，兩側安裝金屬夾結構。橡膠輪提高了變速器的穩定性和驅動能力。金屬夾可以有效地保護橡膠輪，提高橡膠輪的使用壽命。膠輪采用進口膠輪，強度高，經久耐用。電動行走機構由行走輪，電動機減速器等組成。通過電動機減速器的驅動，行走輪旋轉，從而使輥架移動并在導軌上行走。
●滾輪架的底座由焊接退火板制成，強度高，可確保長時間不變形。
●通過螺絲孔調節主動滾筒框架的滾筒中心距。由于工件本身具有一定的錐度，因此被動滾輪架的輪的中心距離設計為無限可調，并且方便支撐工件。
●被動行進式焊接機機架主要由線材調節座，托輥，托輥軸，無動力行走機構等組成。搖動手輪驅動螺桿螺母對，使?jié)L子的中心距離增加或縮小，以適應錐形工件的支撐。無動力行走機構由行走輪，鎖緊機構等組成。通過主動輥架上的電動行走機構，被動輥架上非動態行走機構中的行走輪旋轉，從而使被動輥架在導軌上移動和行走。
●移動到適當位置后，通過鎖定機構將步行輪鎖定在導軌上。
●電子控制系統主要由電子控制箱和手動控制箱組成。
●電控箱由接觸器，變頻器等組成，主要關鍵電器元件采用西門子，ABB等知名品牌，其性能可靠，易于維護。它主要用于控制開和關以實現過程所需的機械作用，以及控制和保護滾軸電機。調速系統采用臺灣交流變頻高性能，多功能變頻器，具有范圍廣，定轉矩調速特性，調速穩定，無轉矩脈動等特點，其控制信號由模擬量控制，整體穩定性高，抗干擾能力強。
●電控系統配有手動盒，控制電纜采用超軟多線電纜，以確保可靠的使用。手動控制箱設計為防撞型，并配有懸掛裝置。每個控制按鈕（旋鈕）均帶有中文徽標。
●通過電子控制箱和手動控制箱，可以調試和操作每種機構。既可短距離，又可遠程，操作靈活，使用安全方便。
