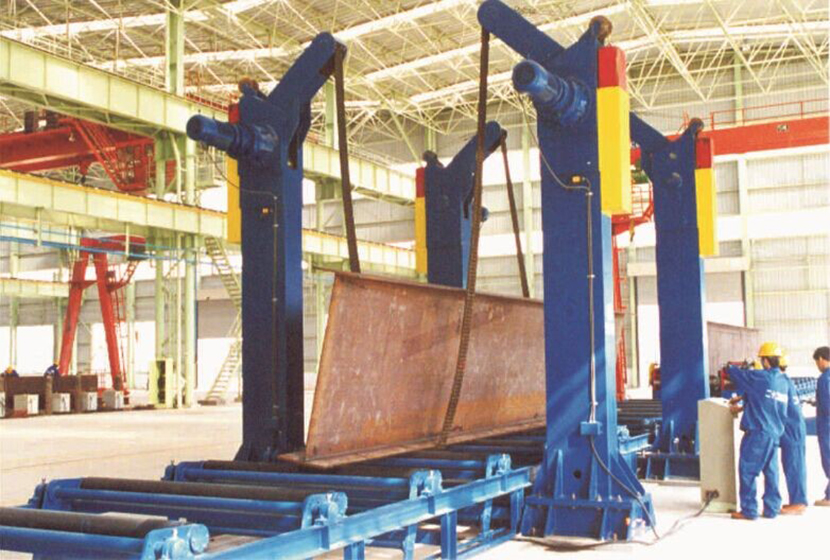

翻轉機適用于H型鋼焊接生產線，工件周轉過程。它是形成H型鋼焊接生產線的重要設備，也是提高生產線自動化程度的必要設備。也可用于生產線外的H型鋼或箱形梁的車削過程。
翻轉機的傳動原理及結構特點
1.傳輸原理
翻轉機由兩個機座和四列組成，每列均由減速器直接驅動。上皮帶輪是改變鏈條運動方向的位置，鏈條伸出和縮回；下部的兩個導向輪用于增加鏈輪在鏈輪上的角度，以便鏈輪可以更有效地將動力傳遞給鏈輪。下部是一個滑動輪，用于改變等重塊在鏈條上的位置。立柱的上部設有擺臂及其配重錘裝置。它的主要功能：當需要翻轉工件時，將擺臂傾斜放置，當不需要翻轉臂時，升高擺臂，打開鏈條，使工件容易來回運輸。四個獨立的系統形成一個整體，由每個主動鏈輪的旋轉方向的不同組合組成，從而使工件上升，下降，翻轉和復位。
2.設備組成
兩個底架，四個立柱，四個擺臂，四個擺線齒輪減速器及其傳動裝置，重量驅動，電氣系統等。
翻轉機的使用說明
當不吊起工件時，由于沉重的錘子的作用，擺臂被抬起，兩個鏈條遠離工件中心。當?shù)跗鸸ぜr，由于工件的截面和重量不同，擺臂會傾斜放置。有四種作用狀態：
1，工件上升，要求鏈條的兩端同時上升。
2，工件翻轉，需要鏈條的一端上升，另一端下降。
3，工件掉落，要求鏈條的兩端同時掉落。
4，工件復位，鏈條動作必須與2相反。
可視鏈標記位于中間位置，重置完成。
注意：在每個鏈條的中間涂抹黃色油漆，從中間涂抹2 M標記紅色，以進行目視檢查。
5，當需要鏈輪旋轉時，可通過單獨打開和停止鏈輪或前后旋轉鏈輪來調節鏈條位置。
6，為避免忘記視覺鏈中間的標記并使機器在鏈輪之間斷裂，在立柱上設置了行程開關。當?shù)戎貕K觸摸行程開關時，主電動機將切斷電源以確保安全。當?shù)戎貕K觸摸行程開關時，應更加注意電纜的絕緣和連接條件。如果發現損壞和接頭松動，則必須將其絕緣并擰緊，以避免短路或觸電。
