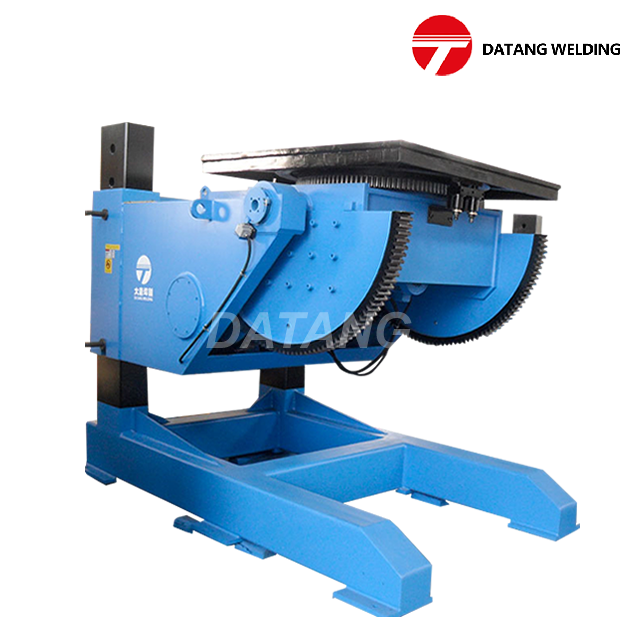

本系列變位機為手動升降變位機，除可以翻轉及回轉外，還可以進行手動調整高度，使工件處于合適的高度及位置進行焊接。
本機可配合各種自動焊或手工焊，管子橫向?qū)?，管子端面焊接已?jīng)各種軸類，盤類，桶類等和焊接，具有結構緊湊，體積小，造型美觀，質量輕，操作方便等優點，為壓力容器、冶金、電氣、化工機械、金屬結構等行業的理想設備。
技術參數 | 型號 | ||||||||
HBJ10 | HBJ20 | HBJ40 | HBJ60 | HBJ80 | HBJ100 | HBJ150 | HBJ200 | ||
承載重量 (T) | 1 | 2 | 4 | 6 | 8 | 10 | 15 | 20 | |
最大偏心距 | 150 | 200 | |||||||
最大重心距 (mm) | 250 | 300 | 400 | ||||||
工作臺面尺寸 (mm) | Φ900 | Φ1200 | Φ1400 | Φ1500 | Φ1600 | Φ1800 | Φ1800 | Φ2000 | |
翻轉角度 (°) | 0°～135° | 0°～＋120° | |||||||
回轉速度 (rpm) | 0.12～1.2 | 0.05～0.5 | 0.02～0.2 | ||||||
回轉功率(KW) | 1.1 | 1.5 | 2.2 | 3 | 4 | ||||
翻轉速度 (rpm) | 0.67 | 0.23 | 0.23 | 0.14 | 0.1 | ||||
翻轉功率（kW） | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | |||
